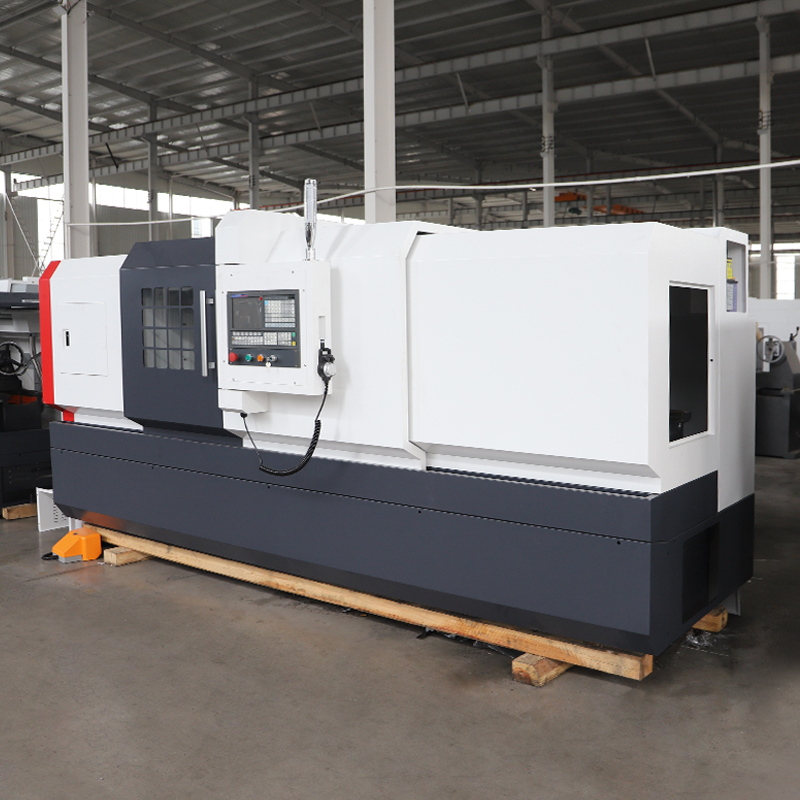

CYK6163數控車床特點：
1、結構精致、設計針對性強，主要用于盤類、軸類、套類等的加工。
2、剛性高、熱變形小、主軸溫升低、振動小、承受切削扭矩大，能適應強力切削。
3、采用了獨立套筒式主軸，既保證了主軸的強度又能實現高轉速的工作，最高轉速達2500r/min。

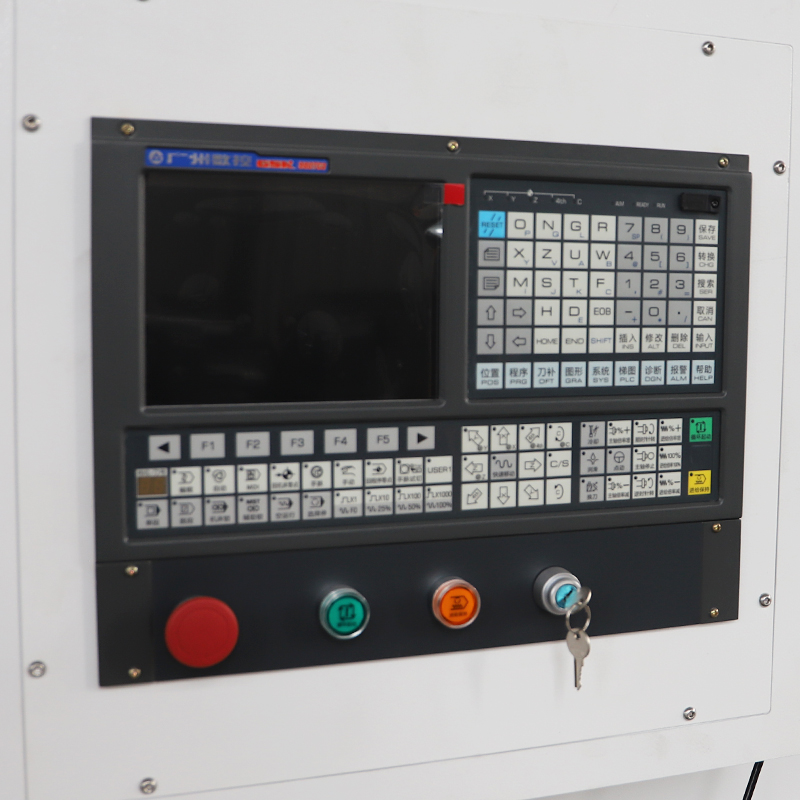

4、機床的關鍵外購件數控系統、主軸軸承、滾珠絲桿等選用國內外知名廠家產品，從而使機床具有高的可靠性。 機床加工工件一致性好，可穩定達到IT6～I(xiàn)T7級精度，加工表面粗糙度可達到Ra1.6um。
6、采用模塊化設計，可以根據用戶的要求提供多種配置。
7、機床采用機電一體化設計，整體布局緊湊合理、操作方便宜人，便于維修。
CYK6163數控車床參數：
數控車床型號 | Item | 數控車床CYK6163 |
床身回轉直徑mm | Swing over bed(mm) | 630 |
托板上回轉直徑mm | Max rotative diameter on carriage(mm) | 350 |
加工長度mm | Max processing length(mm) | 1500 |
主軸傳動形式 | Form of main transmission | 三檔機械變速，檔內無極調速 Three mechanical transmission,Frequency conversion in stepless way |
主軸轉速級數 | Number of spindle speed | 無極/Infinite variable |
主軸轉速r/min | Spindle speed range(r/min) | 30-1320 |
主軸頭形式 | Spindle nose | C11 |
主軸孔前端錐度 | Taper of spindle hole | 公制(metric system)120 1:20 |
主軸通孔直徑mm | Through-hole diameter of spindle(mm) | 90 |
主電機功率KW | Main motor power(kw) | 11 |
X/Z軸定位精度mm | X/Z Positioning precision(mm) | 0.025/0.03 |
X/Z軸重復定位精度mm | X/Z Repeatability precision(mm) | 0.01/0.015 |
工件加工精度 | Processing precision | IT6-IT7 |
工件表面粗糙度 | Rough degree of processing surface | Ra1.6 |
X快移速度mm/min | X-axis rapid traverse rate(mm/min) | 4000 |
Z快移速度mm/min | Z-axis rapid traverse rate (mm/min) | 5000 |
尾座套筒直徑mm | Dia.of tailstock sleeve(mm) | 100 |
尾座套筒內孔錐度 | Taper of tailstock sleve | MT6# |
尾座套筒移動量mm | Tailstock sleeve stroke(mm) | 250 |
刀架形式 | Type of tool carrier | 電動立式四工位刀架（Vertical 4 position electrical tool post） |
滾珠絲杠直徑*螺距 | Ball screw dia*thread pitch(mm) | X:32*05 Z:50*10 |
刀架行程X/Z(mm) | Maximum travel of tool slide X/Z(mm) | 1200,1650 |
機床外形尺寸（(L×W×H）mm | L*W*H(mm) | 3800*1820*1780 |
機床重量Kg | weight(kg) | 3800 |
